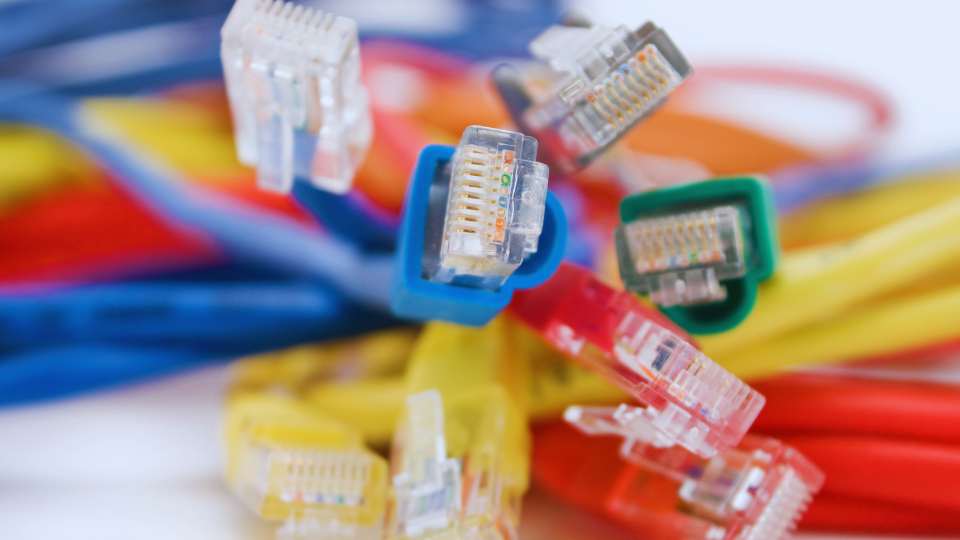

Kabel Rj45 – jak správně připojit?

Připojení kabelu RJ45 se může zdát složité, zejména pro ty, kteří nemají zkušenosti s prací v počítačových sítích. Při dodržení několika jednoduchých kroků to však lze provést rychle a bezchybně. Důležité je znát pořadí kabelů RJ45, správné nářadí a schéma RJ45, které vám pomůže se správným připojením. V této příručce se dozvíte, jak krok za krokem připojit zástrčku RJ45 k síťovému kabelu RJ45 a jak se vyhnout častým chybám.

Barvy RJ45 – jak vybrat správné pořadí kabelů RJ45?

Výběr správného pořadí kabelů RJ45 je pro správnou funkci síťových připojení zásadní. Zástrčky RJ45 používají standardní schémata, z nichž nejoblíbenější jsou RJ45 standard B a standard A. Přestože se tyto dva standardy liší v pořadí barev kabelů, ve většině případů se používá RJ45 standard B, který zajišťuje kompatibilitu s většinou síťových zařízení.

U standardu RJ45 B je pořadí barev vodičů zleva doprava (při držení zástrčky kontakty nahoru) následující: bílooranžová, oranžová, bílozelená, modrá, bílo-modrá, zelená, bílo-hnědá, hnědá. Použití tohoto pořadí umožňuje správné fungování sítě a zabraňuje problémům s přenosem dat.

Při připojování síťového kabelu RJ45 je také důležité používat kvalitní nástroje, například krimpovací nástroj RJ45, který umožňuje pevné a trvalé zakrimpování vodičů v zástrčce. Správné sladění barev a správné krimpování zajistí stabilní spojení, což je důležité zejména u větších síťových instalací.

Standard RJ45 B – jak funguje a proč je oblíbený?

Standard RJ45 B je vedle standardu A jedním ze dvou běžně používaných standardů v síťové kabeláži. Hlavní rozdíl mezi nimi spočívá v pořadí kabelů RJ45, tedy ve způsobu uspořádání barev vodičů v zástrčce RJ45. Standard B je oblíbenější, protože mu dává přednost většina výrobců síťových zařízení a instalatérů po celém světě.

Standard B RJ45 poskytuje větší kompatibilitu se síťovými zařízeními, a proto se častěji používá v nových instalacích. V jeho rámci je bílý a oranžový vodič umístěn na prvním kolíku a oranžový vodič je umístěn na druhém kolíku. Díky tomu je síťový kabel RJ45 zapojený podle tohoto standardu plně kompatibilní se zařízeními nakonfigurovanými podle tohoto schématu.

Oblíbenost standardu RJ45 B je dána také jeho univerzálností v zapojení, zejména tam, kde je zapotřebí kompatibilita se stávajícími instalacemi. Proto mnoho odborníků v oboru doporučuje používat tento standard jako výchozí pro nové síťové instalace.

Krimpovací nástroj RJ45 – jak jej používat, abyste se vyhnuli chybám?

Krimpovací nástrojRJ45 je nástroj, který je nezbytný pro správné připojení zástrčky RJ45 k síťovému kabelu RJ45. Jeho správné použití zajišťuje stabilní spojení a minimalizuje riziko poškození vodičů nebo nesprávného kontaktu. Před prací s krimpovacím nástrojem je důležité kabel řádně připravit, což zahrnuje odstranění vnější izolace, oddělení vodičů a jejich správné uspořádání podle zvoleného standardu, například standardu RJ45 B.

Po řádné přípravě se kabely zasunou do zástrčky RJ45 a dbá se na to, aby každý vodič byl ve správném kanálu podle barev RJ45. Poté se zástrčka vloží do lisovacího stroje a provede se lisování. Je důležité, aby krimpovací stroj byl kvalitní a dobře přizpůsobený pro práci se zástrčkami RJ45 a zajistil, že všechny vodiče budou pevně krimpovány a kontakt bude trvalý.

Použití krimpovacího nástroje RJ45 vyžaduje přesnost, protože i malá chyba může vést k problémům s připojením k síti. Je třeba dbát na to, abyste konektor nezkrimpovali příliš pevně, což může vést k poškození vodičů, nebo příliš slabě, což může vést k tomu, že vodiče nebudou mít správný kontakt. Při používání krimpovacího nástroje je důležitá opatrnost a trpělivost, abyste nemuseli připojení předělávat.

Zásuvka RJ45 – schéma zapojení a její použití

Zásuvka RJ45 je nezbytnou součástí každé síťové instalace a umožňuje připojení síťového kabelu RJ45 k zařízením, jako jsou počítače, směrovače a přepínače. Správné zapojení vodičů do zásuvky vyžaduje znalost schématu RJ45, které určuje, kde mají být umístěny jednotlivé vodiče kabelu. Standardní zásuvky RJ45 jsou kompatibilní jak se standardem RJ45 B, tak se standardem RJ45 A, což umožňuje flexibilitu při konfiguraci sítě.

Schéma zásuvky RJ45 je obvykle barevně označeno, aby se usnadnilo správné připojení. Ve většině případů odpovídají barvy vodičů standardům, které se používají pro sestavu zástrčky. Vodiče v zásuvce se zasunou do odpovídajících svorek, které automaticky přeruší izolaci a vytvoří pevné elektrické spojení. Díky tomuto jednoduchému řešení mohou instalaci úspěšně dokončit i lidé s menšími zkušenostmi.

Zásuvky RJ45 se používají jak v malých domácích sítích, tak ve velkých kancelářských nebo průmyslových instalacích. Jejich instalace má zásadní význam pro stabilitu síťového připojení, proto je tak důležité dodržovat schéma zapojení RJ45 a používat správné nástroje a materiály. V některých případech lze k zásuvkám RJ45 připojit také rozbočovač, který umožňuje rozvést signál do dvou zařízení bez nutnosti vedení dalších kabelů.

Shrnutí

Připojení kabelu RJ45 vyžaduje znalost norem a správnou přípravu nástrojů. Je nezbytné správně sladit barvy RJ45, zvolit správný standard, například standard RJ45 B, a použít správné nástroje, například krimpovací nástroj RJ45. Tento článek pojednává o tom, jak správně zapojit zástrčku a zásuvku RJ45 a jak používat krimpovací kleště, abyste se vyhnuli chybám.
